Skall här försöka återge med ord och bild lite info. ang. ramverk !
Jag kommer att arbeta med denna metod som är en mycket gammal metod, att sammanfoga timmerkonstruktioner med.
Kommer här att lägga in lite bilder på en konstruktion jag nu håller på med till snickeriet. Skall bli en hylla / arbetsbänk.
Vi håller tummarna på att det blir det !
hälsningar Peter

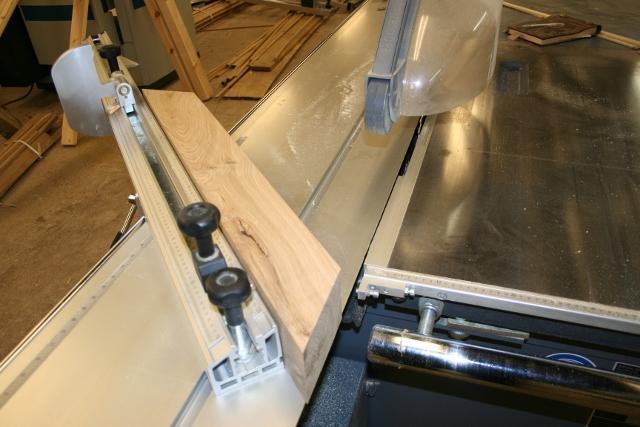

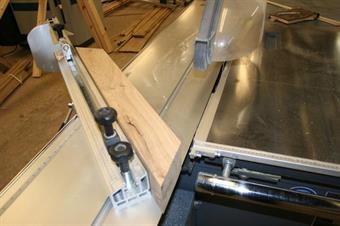

vinkelsågning
- Sågar här till stag i 45 gr. för att sitta i hörn. Heter braces på engelska
bordsfräs i action !

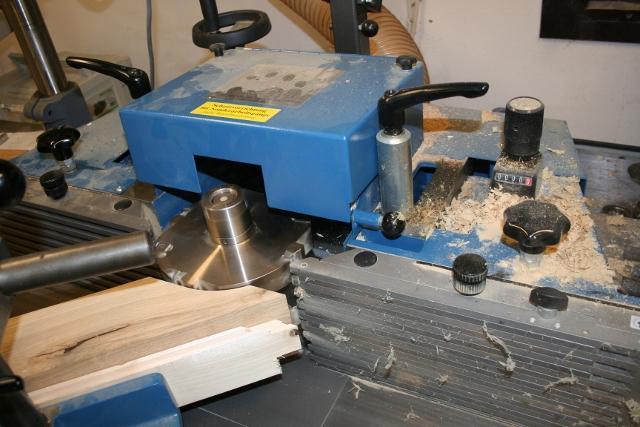

- Fräser nu tapparna i ändarna med 45 gr. vinkel
- Använder här tappsläde och matar fram biten i 3 steg d.v.s inte hela tappen på en gång. Träslaget är ek så det går tungt.

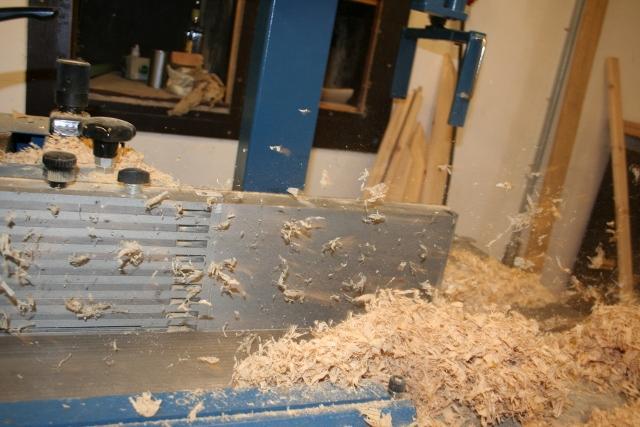

spån som yr !
- När man fräser med 45 gr. vinkel så hinner ej spånuppsuget med.

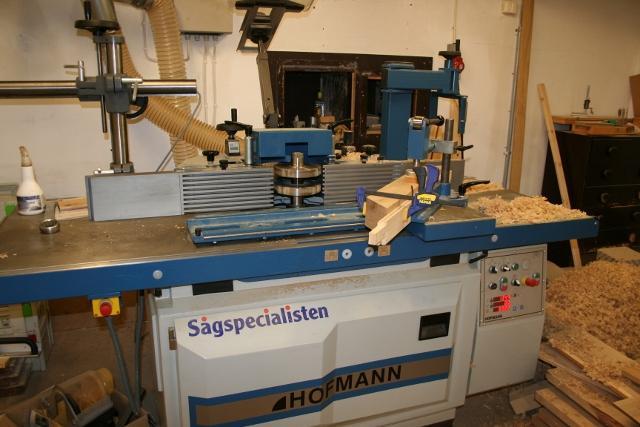

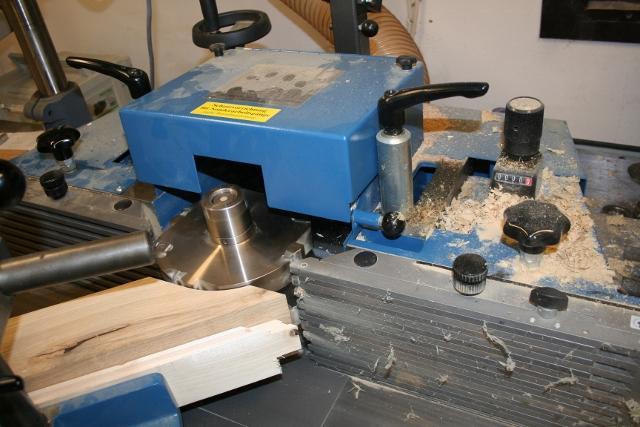

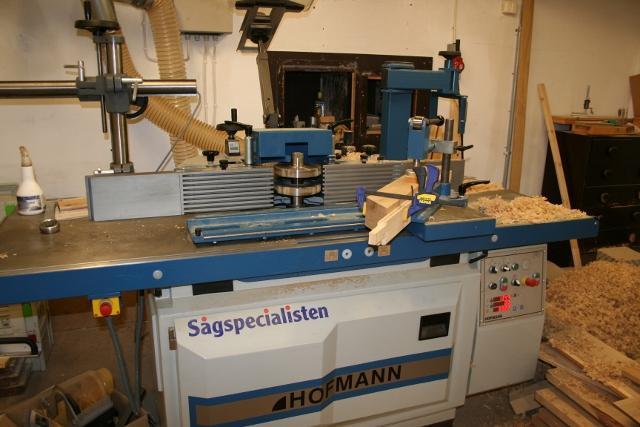

bordsfräs
- Bordsfräsen är dim. för att kunna fräsa mkt. kraftiga ekbitar med.
- Fräsen väger ca.1600 kg och är på 8 kw samt har ett matarverk monterat
- vid sidan

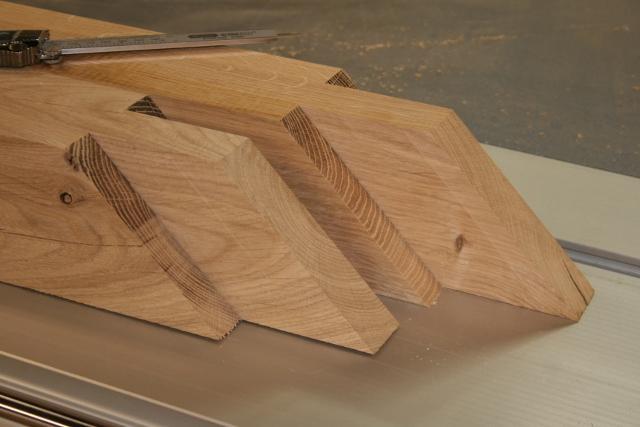

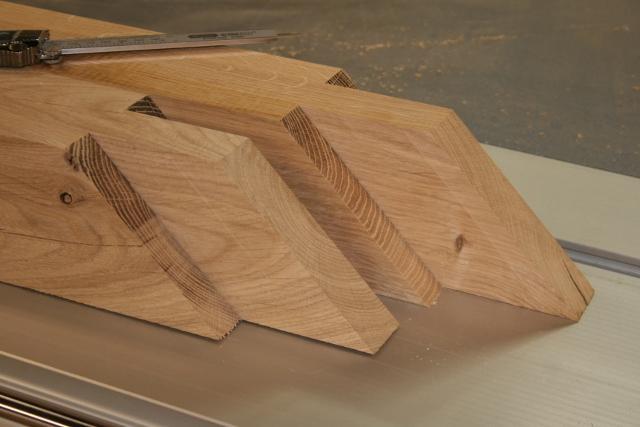

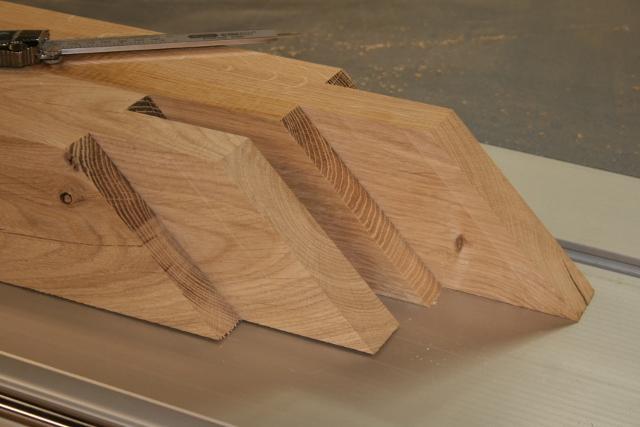

stag med tappar 35 mm
- Här kan man nu se hur stagen börjar byta skepnad från en kantig ekregel
utmärkning utav tapphål
- Hyllan kommer att innehålla 3 st lodräta balkar i bakant och skall nu mätas in var tapphålen skall placeras

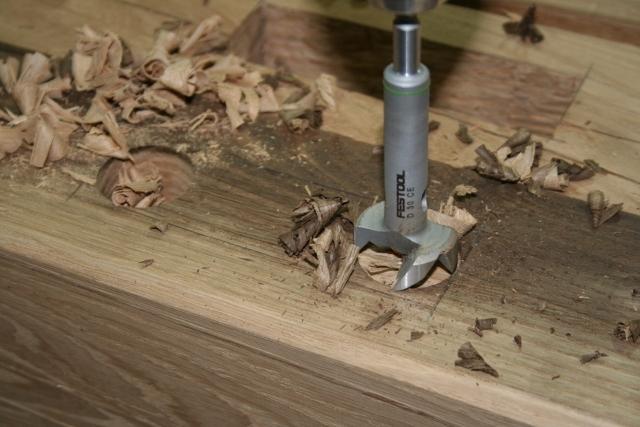

borrning utav tapphål

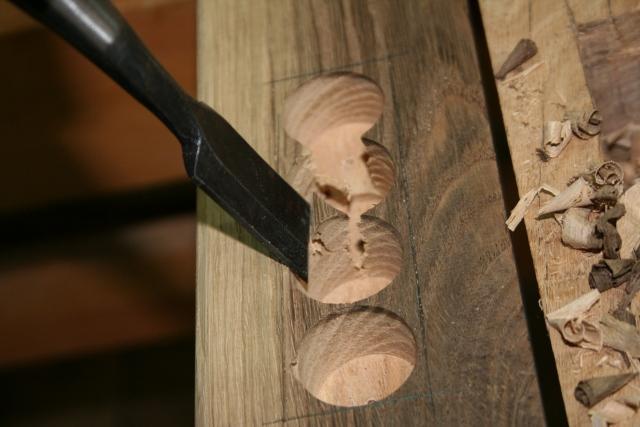

- Vid uttag av tapphål andvänder jag i det här fallet borrmaskin samt stämjärn.
- Tapphålet skall vara 35 mm brett för att tappen skall passa in.

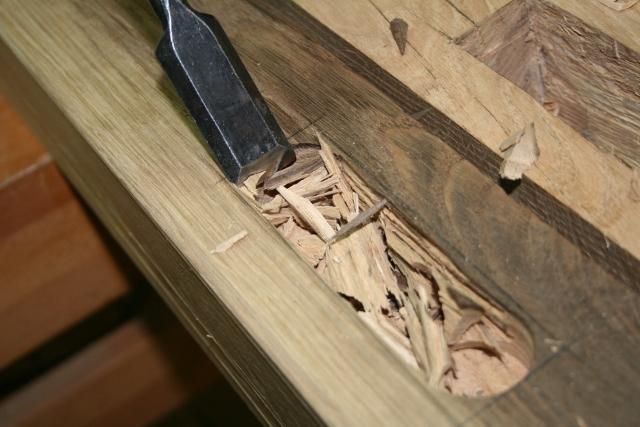

stämjärn i action !

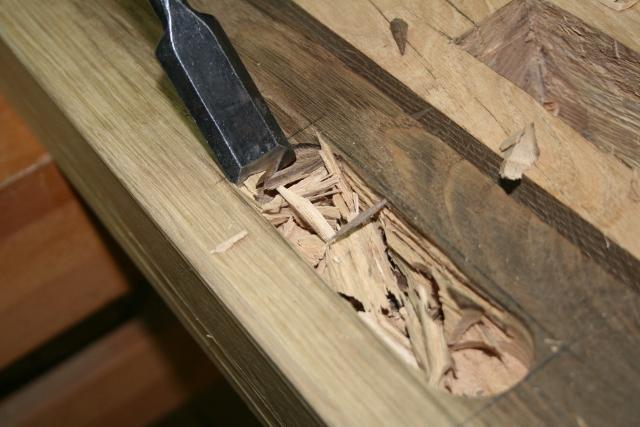

- Det funkar ganska bra med att stämma ur runt de borrade hålen
stämjärn
- Det gäller att få bort träet i hörnen för att tapparna har ju 90 gr. hörn

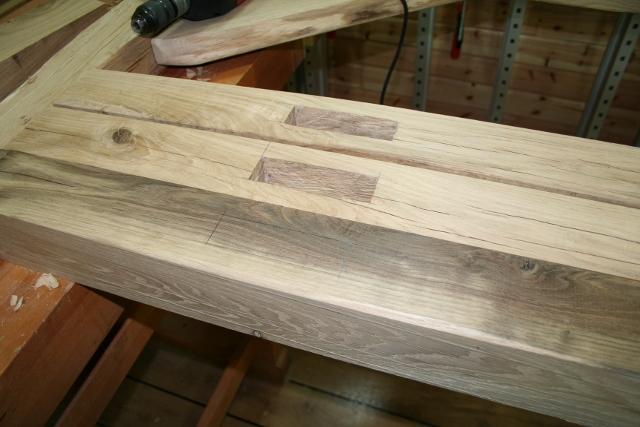

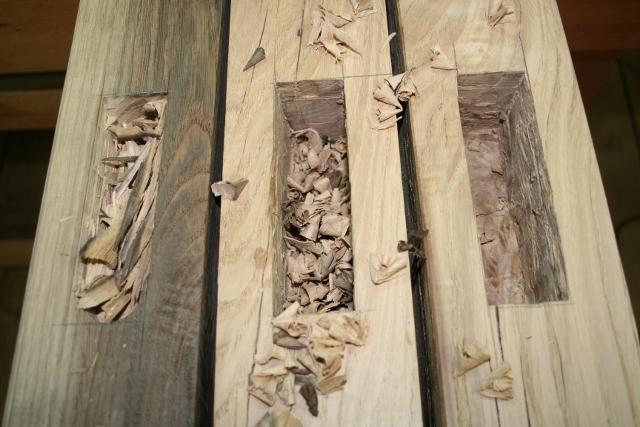

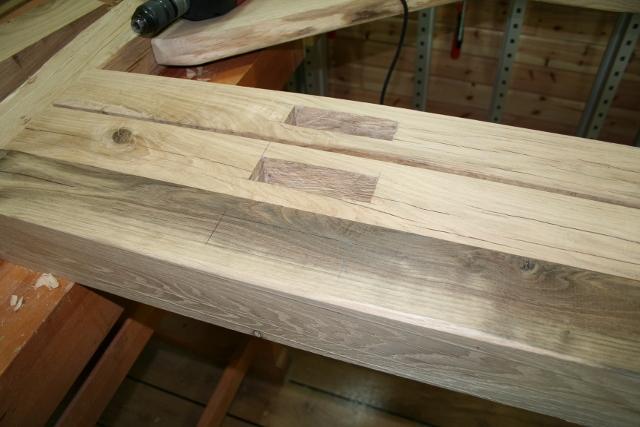

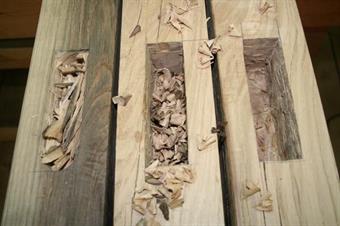

tapphål
- 3 st hål gjorda. bara 12 st kvar !!!
ekbalk med stag
- övre staget i de 3 st balkarna inpassat
småhyvlar

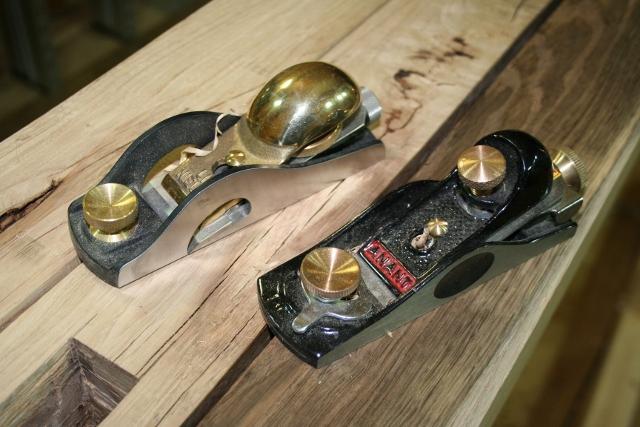

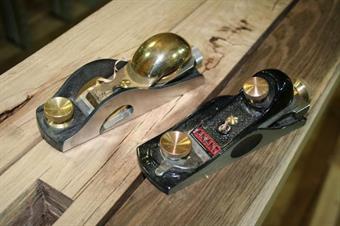

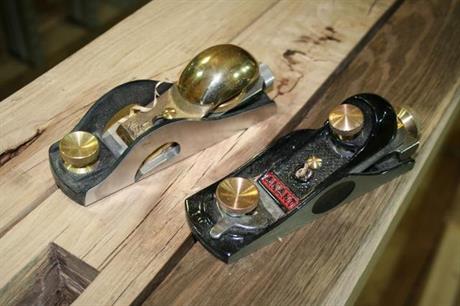

- 2 st. små hyvlar som passar till att finhyvla runt tappen samt den andra för att justera till tappen. Ps. den vänstra hyveln går bladet ut på sidan så den kan användas stt finhyvla ända in mot tappen i ändträet.

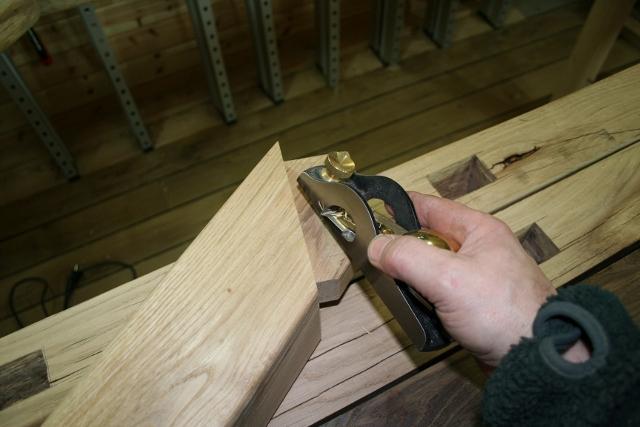

finjustering tappar
- Lite finputs kan behövas för perfekt passform

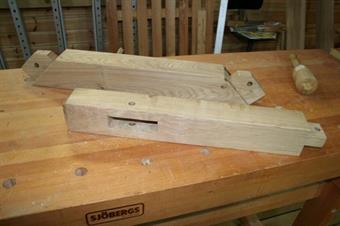

delar till hyllan
- färdiga trädetaljer till hyllan

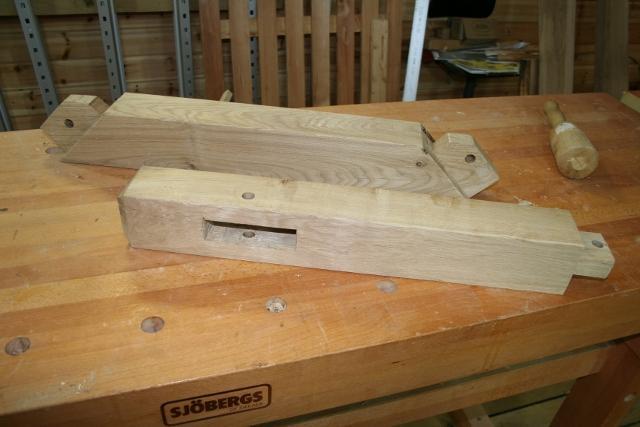

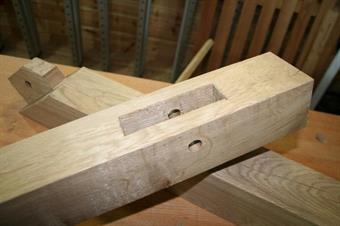

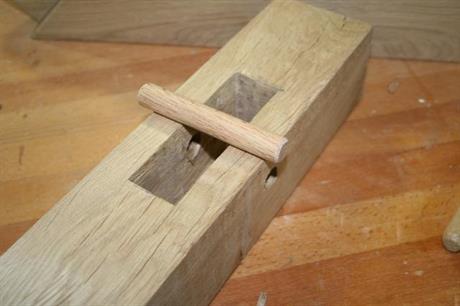

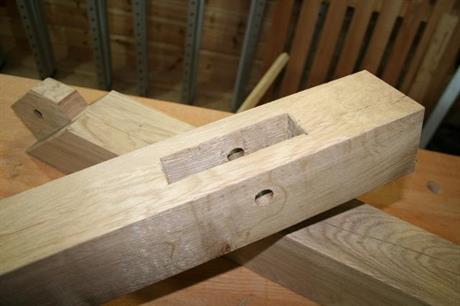

tapp och förborrat tapphål
- tapparna tillsågade för att passa in i utstämt tapphål

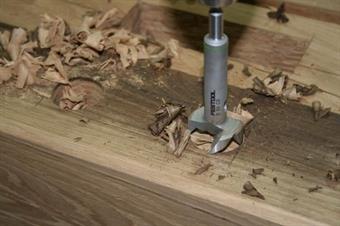

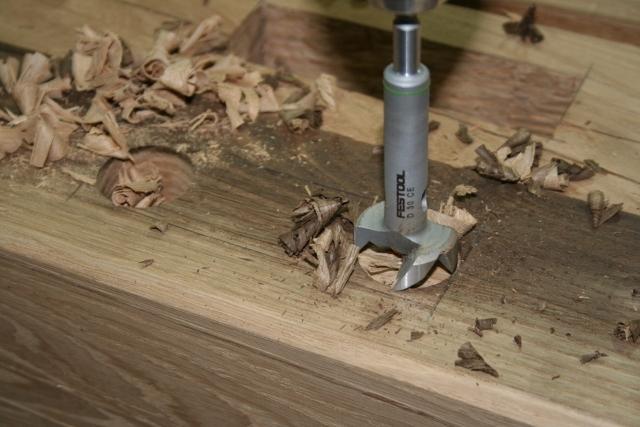

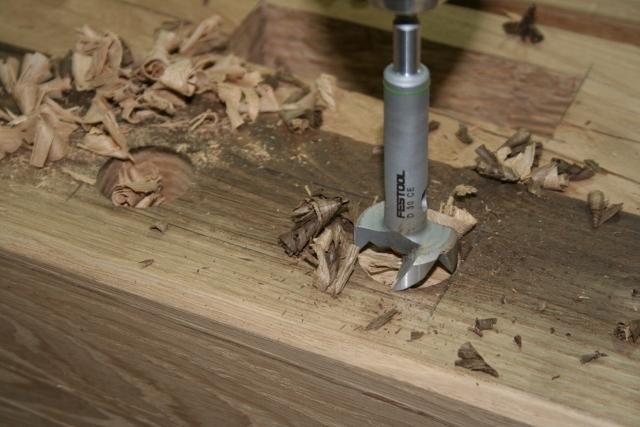

borrade hål för dymling
- borrade hål för att passa till 16 mm ekdymling

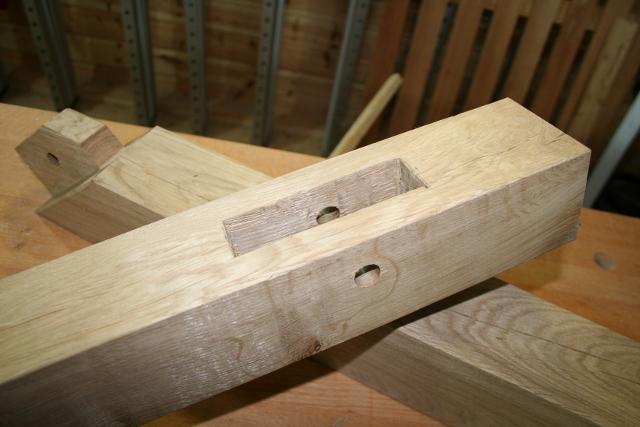

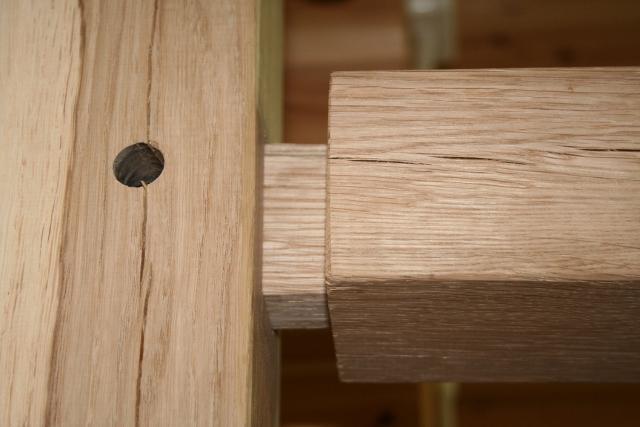

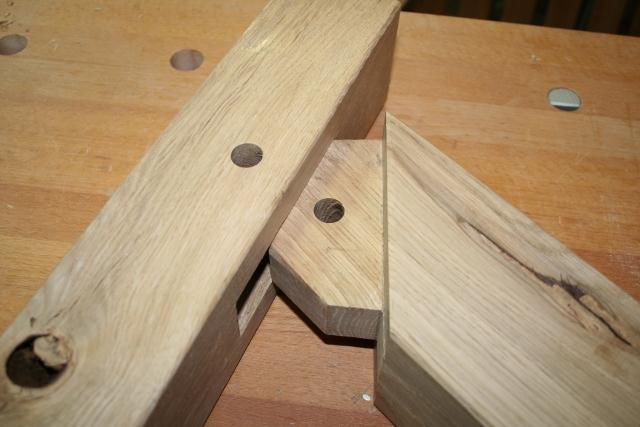

tapp passar in i tapphål
- nu skall tappen passa in i det utstämda hålet

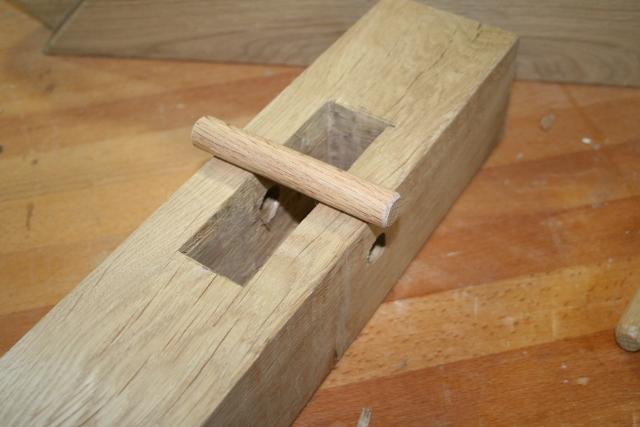

hål för dymling
- precision i borrning är viktigt för bästa inpassning av tapp

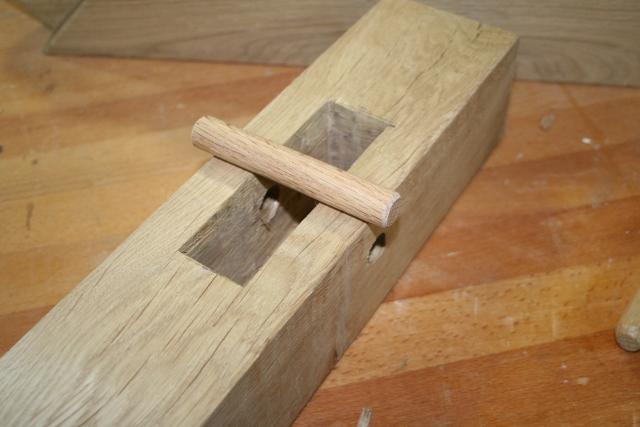

ekdymling 16 mm
- ekdymlingar sammanfogar de olika detaljerna
ramverk
- ramverket monteras ihop

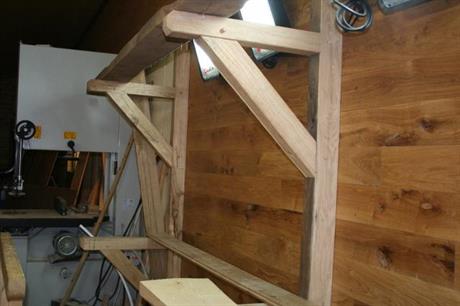

ramverk

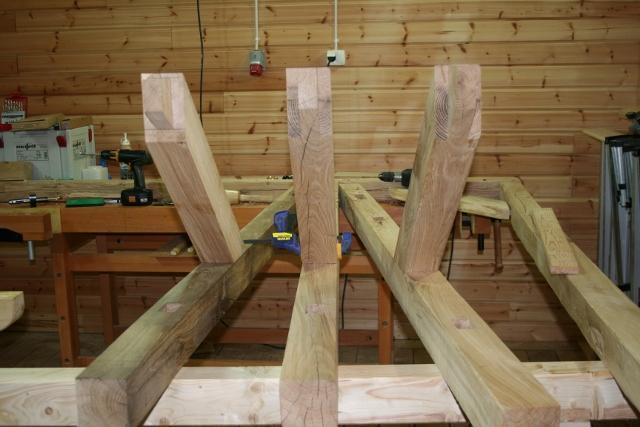

- hyllans ramverk börjar nu ta form

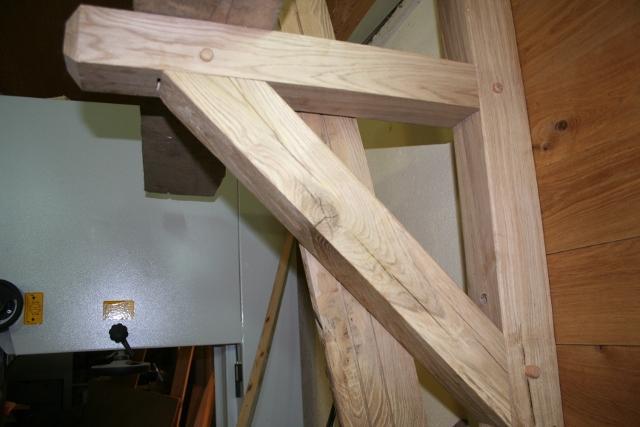

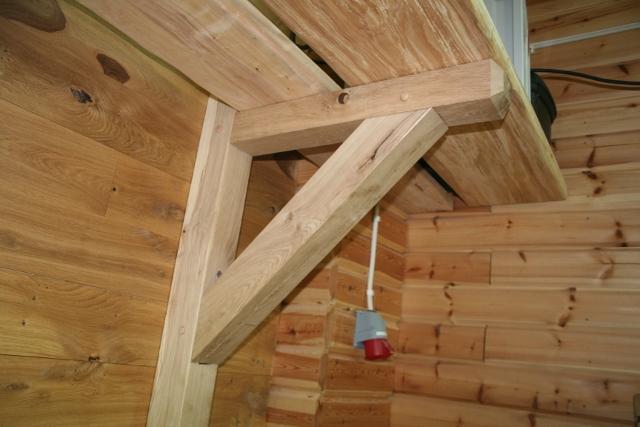

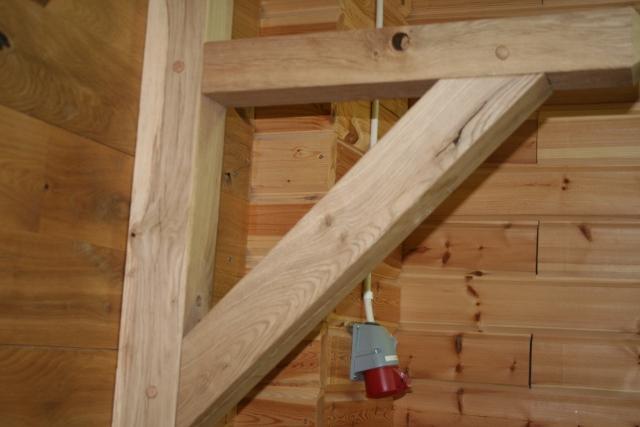

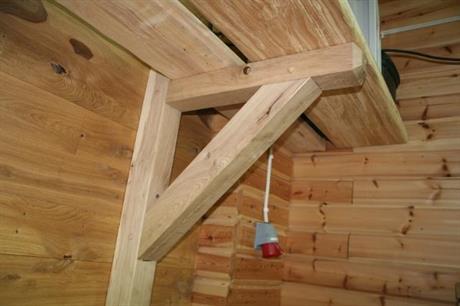

45 gradigt stag

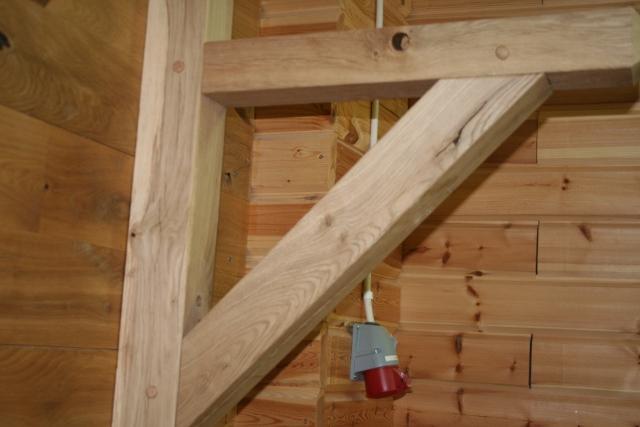

- dessa stag är väldigt kraftiga och orkar ta upp stor vikt
skarv utav 2 balkar
- s.k bottensyll med skarv
- den stående balken placeras ovanför skarven

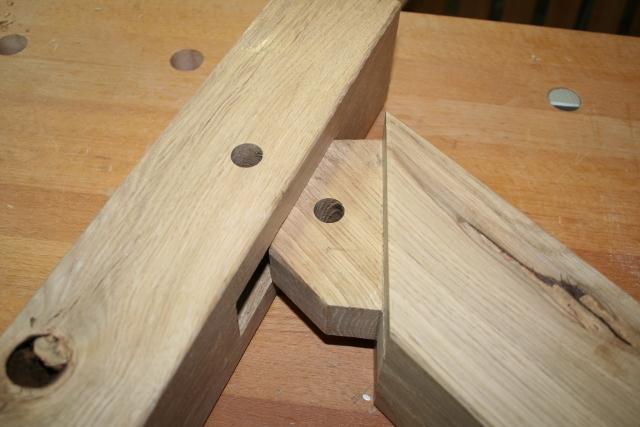

- ekdymlingar som håller ihop skarven ( vänster om stående balk )

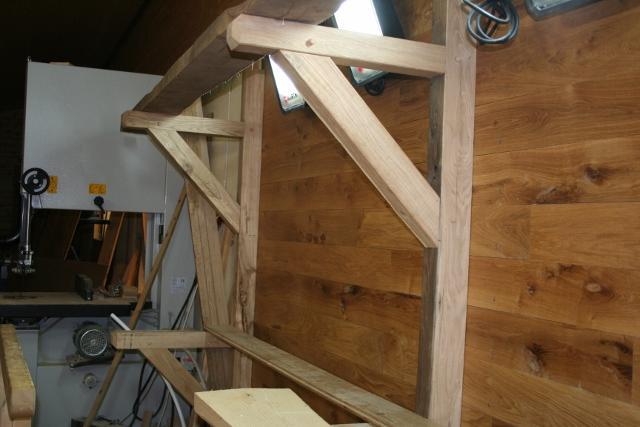

ramverk utformat till att bli stomme i hylla
- hyllan kommer att innehålla 3 st likadana bakar med 2 st stag / balk
björkplanka
- ämne till bänkskiva
- 1 st. björkstock som låg som underlägg när jag köpt ek sågades upp
- viss start till röta finns i stocken samt mkt. hög fukthalt
hyvlad björkplanka
- 2" plankorna hyvlas ner till 45 mm samt skall spårfräsas på undersidan
- för att minimera spänningar i träet när det torkar.
Arbetsbänk med hylla i ramverk
- tillverkas i ramverk
- mtrl. ek hyvlas ur 4x4" till 95 x 95 mm
- ekdymlingar : 16 mm
- bänkskivor : björk

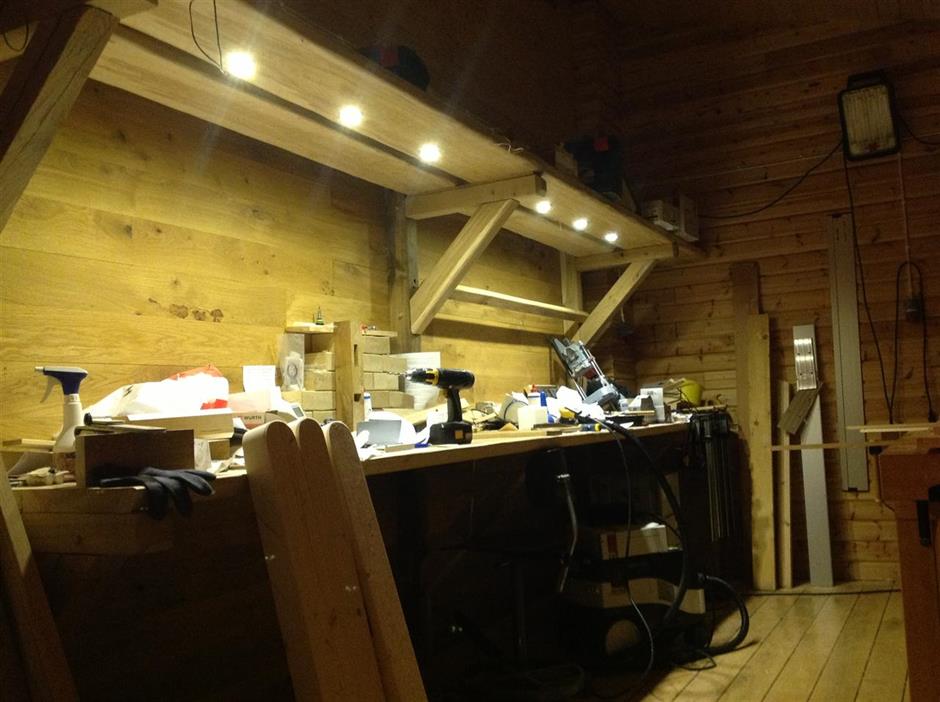

hyllan börjar ta form

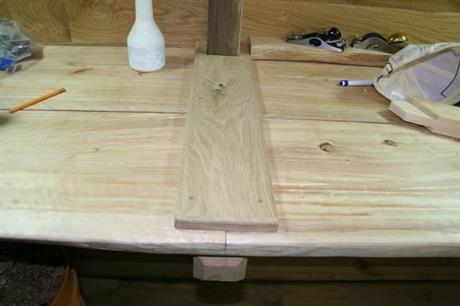

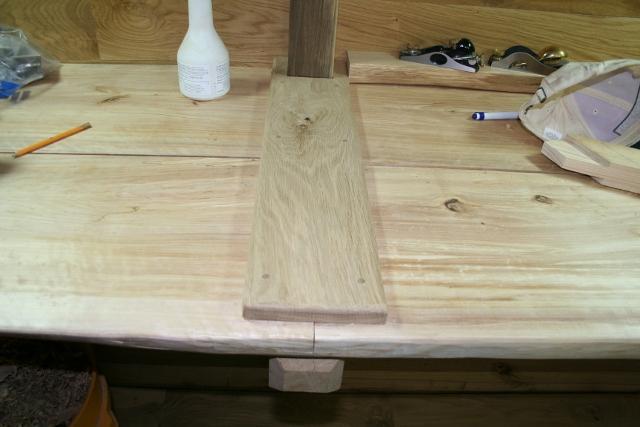

eklist monterad över skarvar till bänkskivor i björk

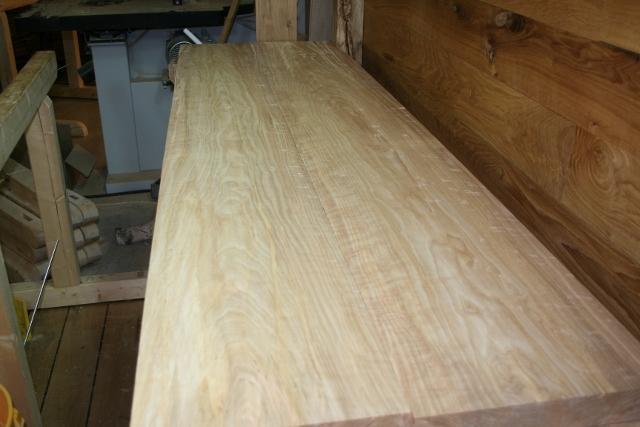

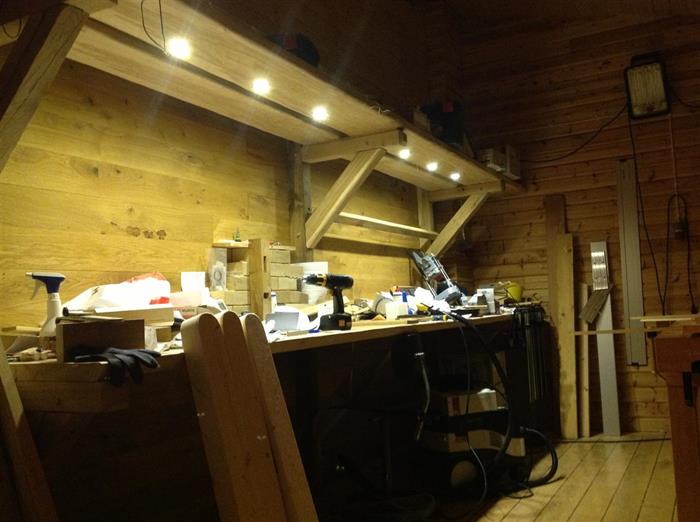

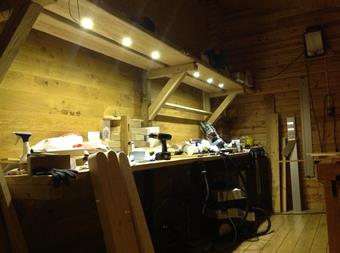

snickeribänken börjar ta form
Almvirke i konstruktionen

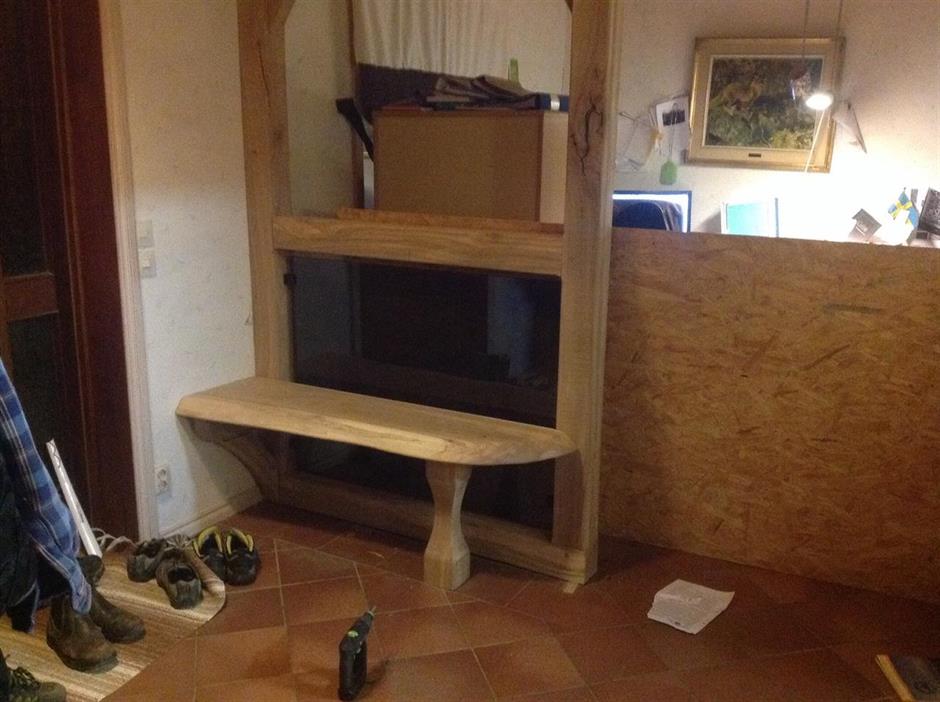

Hallsoffa i alm
Växthus under tillverkning inne i snickeriet

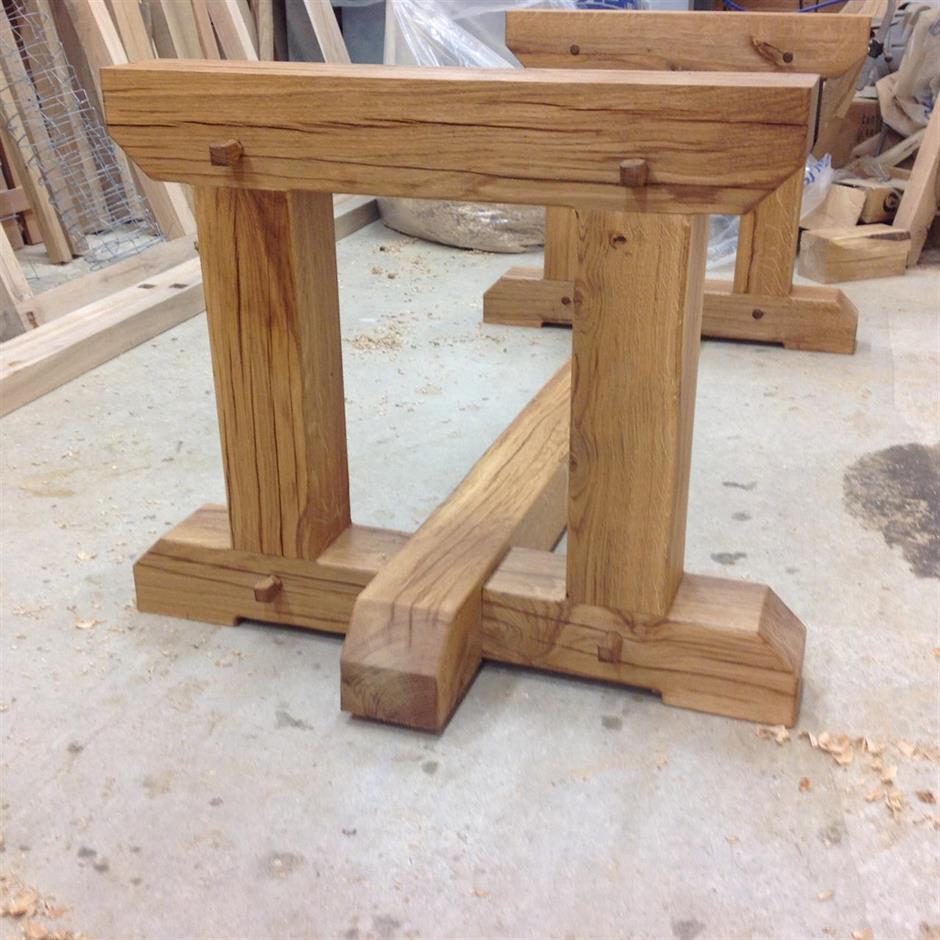

Snickeribockar tillverkade i alm med tapp o dymlingar

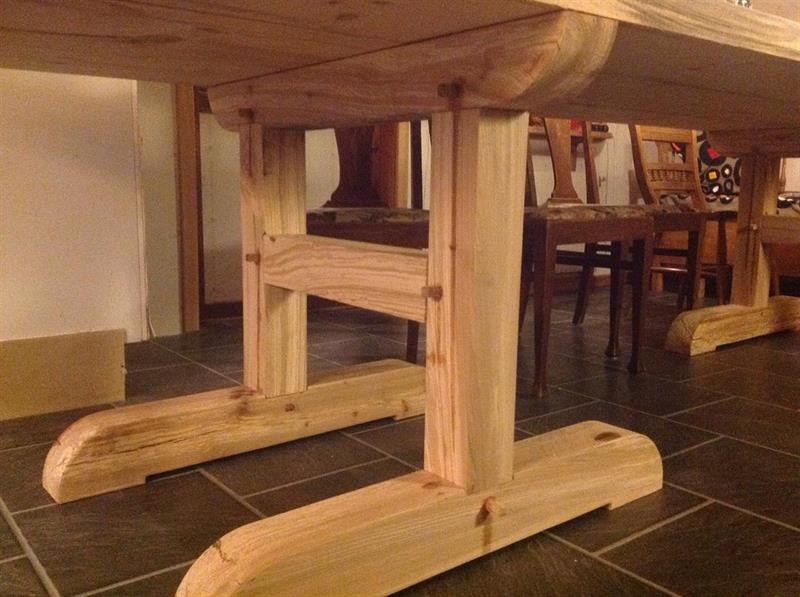

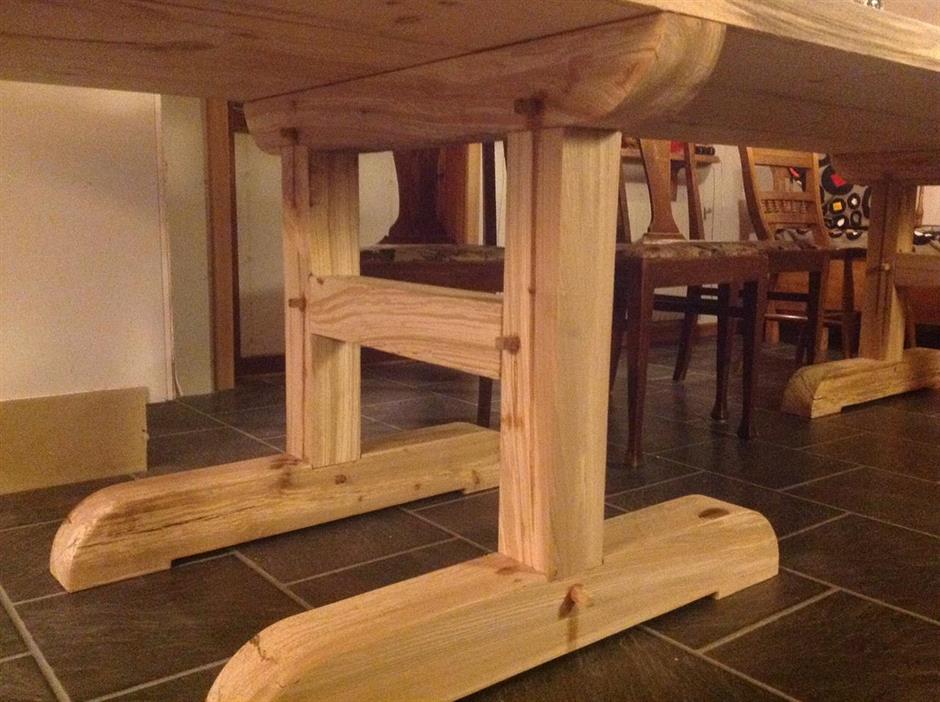

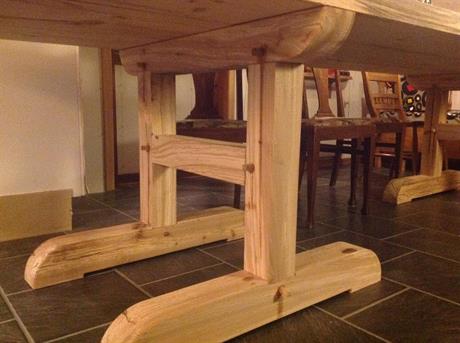

Bordsunderrede i ek o ramverksprincip
Spalje i ek sammanfogad i ramverk
Orangeri på gång !
växthus ekstomme på mur
lärkstaket
lärkstaket : stolpar 125x125
lärkstaket
rak linje !
lärkstaket behl. med båtsmörja
lärkstaket
Växthus
växthus i ek , sockelmontge
Vi har tillverkat marknadens exklusivaste växthus i ek.
Det är utav Engelsk modell och är mkt. kraftigt byggt i ramverk.
Ihopfogat utav ekdymlingar o tappar gör att skruv o spik ej hör hemma här.
Huset kommer att monteras på en gjuten platta.
För mer info. ang. huset kontakta mig: Peter Andersson tel. 070-6691332
ekväxthus i timber frame modell 10 kv.

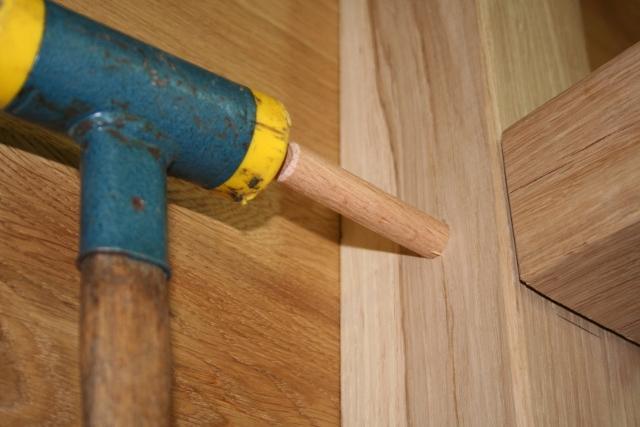

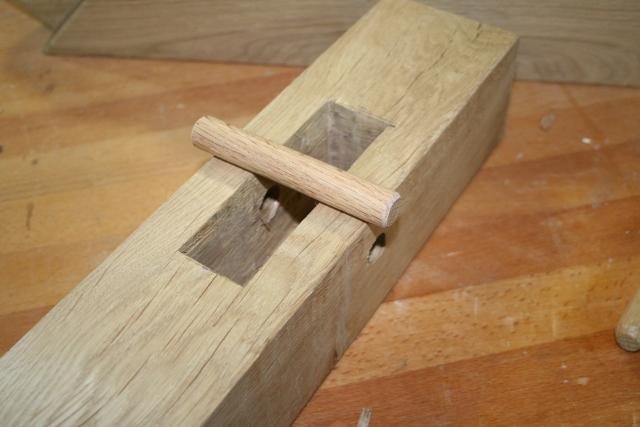

ekdymling som sammanfogar delarna
Nu tillverkas det första timberframe växthuset i ek utav kraftiga dim.
Vi använder 10x10 cm balkar i hela ramen samt ngt. grövre till takstolar o nockbalk.
Hela konstruktionen sammanfogas med ekdymlingar i urfrästa tapphål.
Rutorna kommer att monteras i urfrästa spår samt klämmas fast med en ekbräda utifrån. Std. glas kommer att vara 6 mm härdat glas men går att fås med både 4 eller 8 mm glas.
Denna modell på bilden är på 10 m2 och monteras på en murad lecasten som i sin tur står på en gjuten bottenplatta som är isolerad o innehåller vattenslinga för uppvärmning samt hål för vinrankan ner i botten.
På utsidan utav huset kommer det att muras 3 sidor med kallbänkar med öppningsbara glas. Har även tänkt att det skall vara öppningar innefrån huset ut till bänkarna vilket gör att värme alt. luftcirkulationen förbättras under sommaren.
Mer info. ang. detta hus kommer
Har redan fått förfrågningar på olika modeller vilket gör att det kommer mera alt.
på storlekar o utförande.
För mer info. eller förfrågningar så är du välkommen att höra av dig.
Peter Andersson tel. 070-6691332
45 graders taklutning ger stor luftvolym inuti växthuset
Koppardetaljer som skall monteras

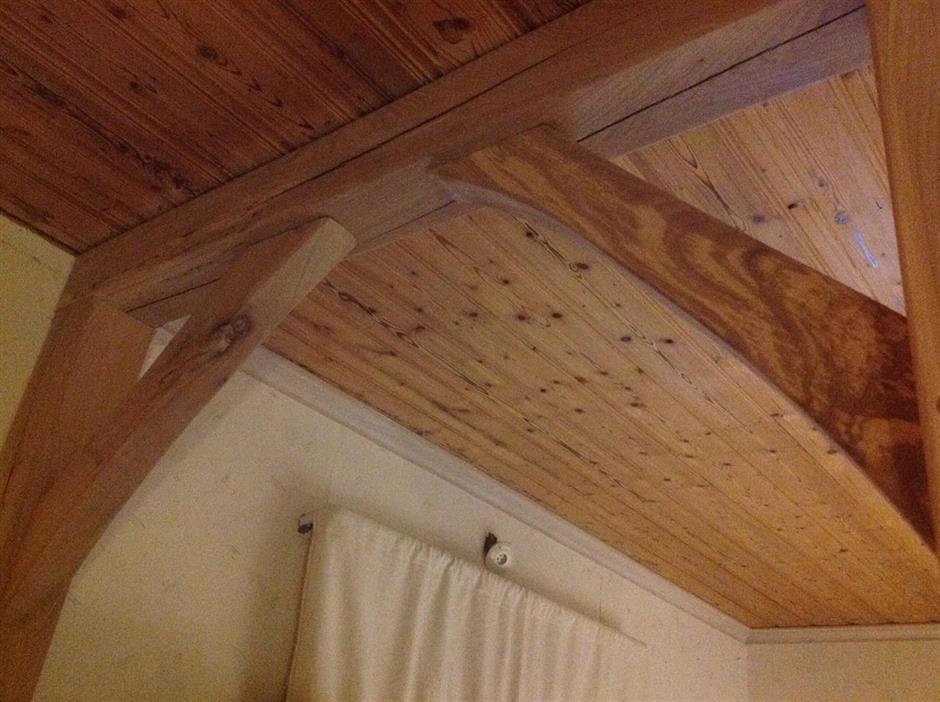

Här ses den otroligt vackra takkonstruktionen i ek
Glasen 8 mm härdade insatta
Utedass ?? Nej när vi gjöt grunden så planerade vi in var vinrankan skall stå
Odlingsbänkarna på plats
Ekdymlingar som fäster ekpanelen som håller glaset på plats
Här inne kan man faktiskt varva ner mellan sågande to snickeriet
Odlingsbänkarna börjar att fyllas med div. Växter
Odlingsbänken i full "blom"
Tomater o meloner växer på höjden
Gavel/nock i ek

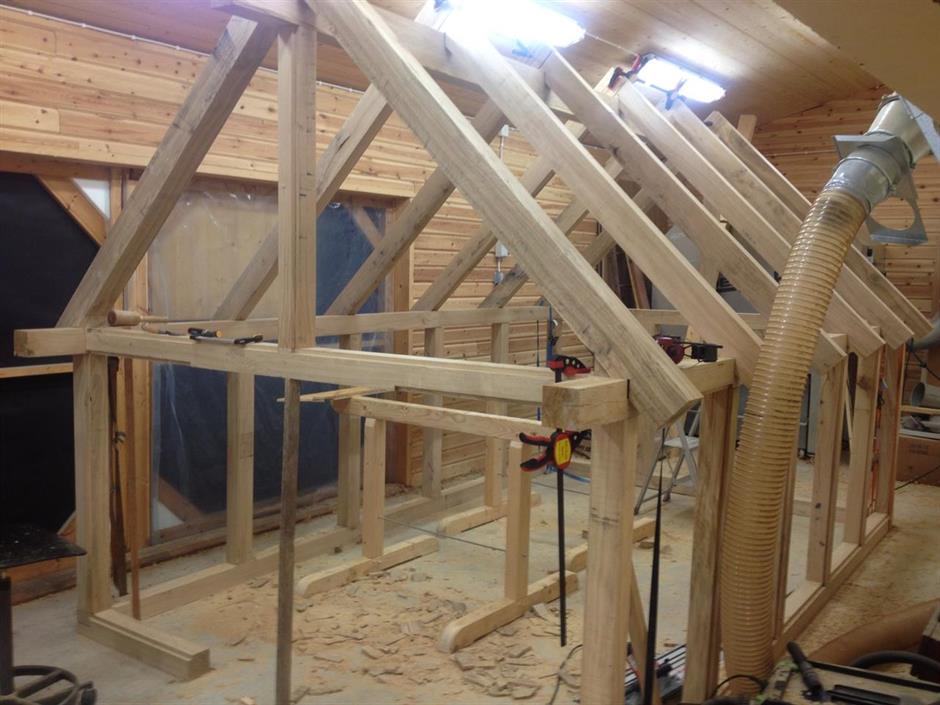

Hela huset byggs upp inne i snickeriet för att sedan märkas upp före transport till kund
växthusmontage på murad syll
Grund med tegelmur under uppförande för orangeri
Gårdsbutiken öppen alla Lördagar kl. 11.00-14.00 Välkomna!
Gårdsbutiken
Hönsgård i oljad lärk
Hönsgården monterad på nergrävd stensockel o lärksyll.
Hönsgård i lärk
grundarbetet är mkt. viktigt för växthuset
montage utav sockel till grunden

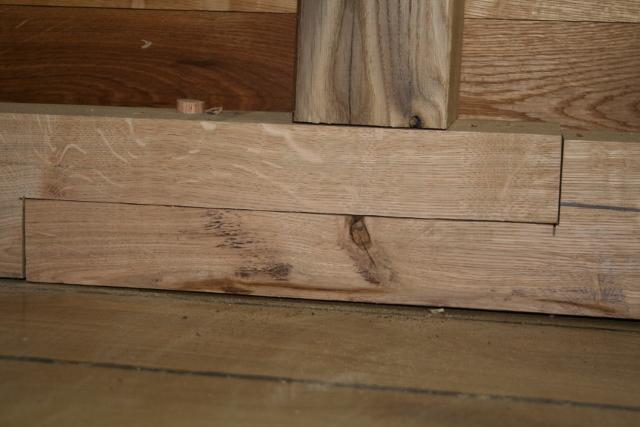

eksyll på lecastenarna
bottenbalk med urfrästa tapphål m.m
montage utav ekbalkar

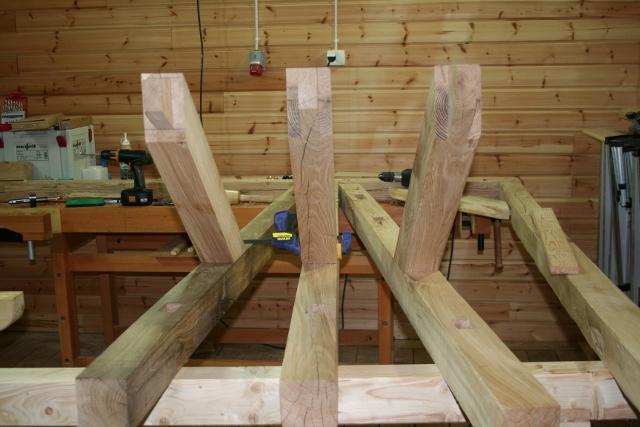

uppbyggnad utav ekramen
MER BILDER KOMMER !!
ekdetaljer i konstruktionen
bottenstock med urfrästa tapphål m.m
Ekskiva för leverans

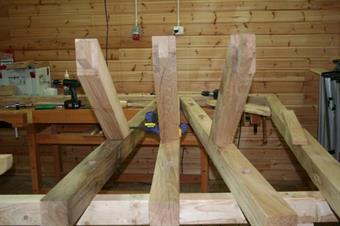

Takkonstruktion ihopmonterad med endast ekdymlingar
Hela huset är uppbyggt utav ekbalkar dim. 100x100 och är ihopmonterade med ekdymlingar
Runt huset 3sidor kommer att muras kallbänkar med liggande glas för att kunna driva fram plantor m.m.
Endast ekdymlingar sammanfogar de olika ekdetaljerna
5st ventilationshål runt om på grunden kommer att ge värme ut till odlingsbänkarna samt under sommaren ge bättre luftgenomströmmning för att hålla ner temperaturen inne i huset
-

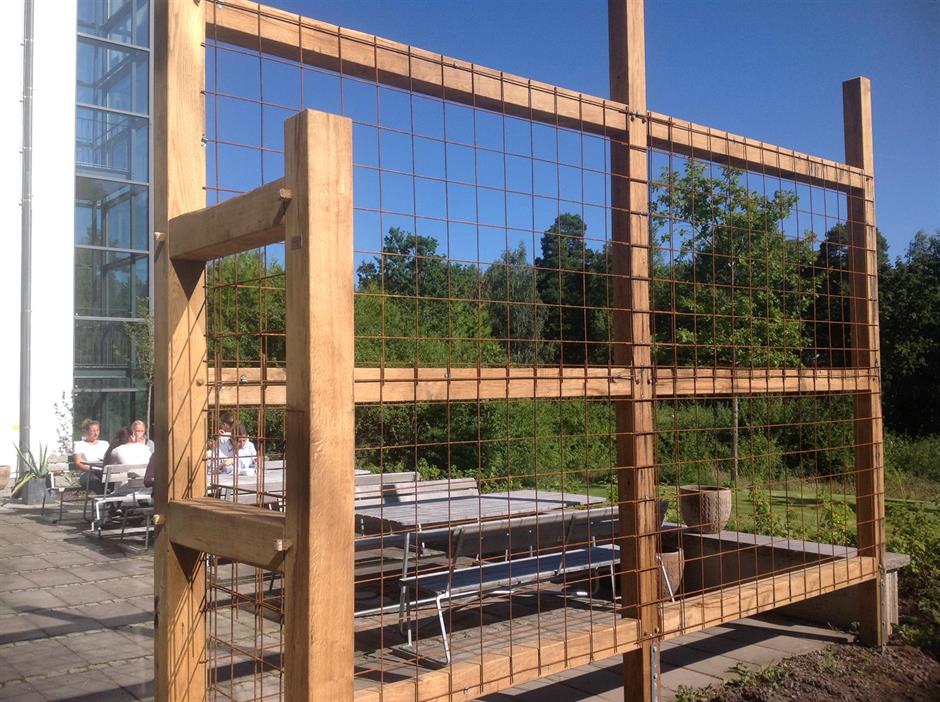

Ny modell utav solgrind !
